簡介/數控車床操作面板 編輯

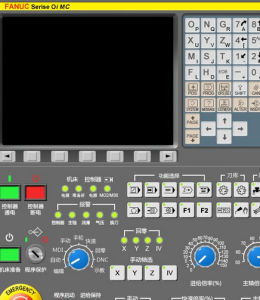

數控機床操作面板是數控機床的重要組成部件，是操作人員與數控機床（系統）進行交互的工具，操作人員可以通過它對數控機床（系統）進行操作、編程、調試、對機床參數進行設定和修改，還可以通過它了解、查詢數控機床（系統）的運行狀態，是數控機床特有的一個輸入、輸出部件。主要有顯示裝置、NC鍵盤（功能類似于計算機鍵盤的按鍵陣列）、機床控制面板（Machine Control Panel，簡稱MCP）、狀態燈、手持單元等部分組成。

組成部分/數控車床操作面板 編輯

顯示裝置

數控系統通過顯示裝置為操作人員提供必要的信息。根據系統所處的狀態和操作命令的不同，顯示的信息可以是正在編輯的程序、正在運行的程序、機床的加工狀態、機床坐標軸的指令/實際坐標值、加工軌跡的圖形仿真、故障報警信號等。
較簡單的顯示裝備只有若干個數碼管，只能顯示字符，顯示信息也有限；較高級的系統一般配有CRT顯示器或點陣式液晶顯示器，一般能顯示圖形，顯示的信息較為豐富。NC鍵盤NC鍵盤包括MDI鍵盤及軟鍵功能鍵等。

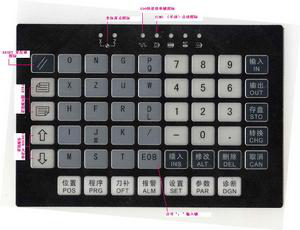

MDI鍵盤

一般具有標準化的字母、數字和符號（有的通告上檔鍵實現），主要用于零件程序的編輯，參數輸入，MDI操作及管理等。
功能鍵一般用于系統的菜單的操作。

機床操作面板（MCP）

機床控制面板集中了系統的所有按鈕（故可稱為按鈕站），這些按鈕用于直接控制機床的動作或加工過程，如啟動、暫停零件程序的運行，手動進給坐標軸，調整進給速度等。

手持單元

手持單元不是操作面板的必需件，有些數控系統為方便操作人員使用配有手持單元，用于手搖方式增量進給坐標軸。手持單元
手持單元一般由手搖脈沖發生器MPG、坐標軸選擇開關等組成。

操作鍵字譯/數控車床操作面板 編輯

1、以“A”字母開頭

ABS 絕對坐標 （在CRT上顯示機床現在的「絕對坐標」X、Z軸的位置）
ALL 綜合坐標 （在CRT上顯示機床現在的「絕對坐標」X、Z軸和「相對坐標」U、W軸的位置）
ALTER 替換/修改 （修改存儲器中程序的字符或符號）
AUTO 自動操作方式 （機床在此方式，機床可自動加工作業）
AUX GRAPH 圖形顯示 （圖形顯示功能）

2、以“C”字母開頭

CAN 取消鍵 （取消已鍵入緩沖器的字符或符號）　

CSTM/GR 模擬框圖形
CURRNT 單節
CURSOR 光標移動鍵 （移動CRT里的光標，可至編輯處）

3、以“D”字母開頭

DELETE 刪除鍵 （刪除存儲器中程序的字符或符號）
DGNOS PARAM 參數鍵 （參數設定和顯示，診斷數據顯示）

4、以“E”字母開頭

EDIT 編輯方式 （程序編制、修改數據輸入）
EOB 分號鍵 （分號“；”輸入鍵）

5、以“F”字母開頭

FWD 主軸正轉

6、以“H”字母開頭

HELP 幫助鍵 （幫助、助理）
HEDSS 手輪

7、以“I”字母開頭

INPUT 輸入鍵 （用于參數或偏置值的輸入；啟動I/O設備的輸入；MDI方式下的指令數據的輸入）
INSERT 插入鍵 （在光標后插入字符或符號）

8、以“J”字母開頭

JOG 手動操作方式 （機床在此方式，可手動操作、加工；類似于普通車床加工方式）

9、以“L”字母開頭

LIB 顯示內存 （在CRT上顯示機床內存內容）
LOCK 鎖 （相當于控制某種操作開關）

10、以“M”字母開頭

MAC-LOCK 媒體存取控制鎖 （控制媒體存�。�
MDI 手動數據輸入方式 （輸入編制臨用程序）
MEM 內存變量文件鍵
MENU OFSET 補正鍵 （偏置值設定和顯示；同下“OFS/SET”功能一樣，此鍵英文字母根據機床生產地、系統、型號不同而不同）
MESSAGE 通訊聯系鍵

11、以“O”字母開頭

OFS/SET 補正鍵 （偏置值設定和顯示；同上“MENU OFSET”功能一樣，此鍵英文字母根據機床生產地、系統、型號不同而不同）
ONPUT START 輸入執行鍵 （輸入程序到I/O設備）
OPR ALARM 故鍵障資料鍵 （報警號顯示及軟件操作面板的設定和顯示）
OPT STOP 選擇M01停止 （啟動M01指令（M01見M代碼表）
OUTPUT START 輸出執行鍵 （輸出程序到I/O設備）

12、以“P”字母開頭

PAGE 翻頁鍵 （CRT畫面向前/向后變換頁面）
POS 位置鍵 （在CRT上顯示機床現在的位置）
PROG 或 PRGRM 或 PRG 程序鍵 （顯示內存中的程序內容；此鍵英文字母根據機床生產地、系統、型號不同而不同，但功能一樣）

13、以“R”字母開頭

RAPTD TRAV 快速移動 （在手動方式，幫助X、Z軸快速移動）
REL 相對坐標 （在CRT上顯示機床現在的「相對坐標」U、W軸的位置）
RESET 復位 （按下此鍵，復位CNC系統。包括取消報警、主軸故障復位、中途退出自動操作循環和中途退出輸入、輸出過程等）
REV 主軸反轉

14、以“S”字母開頭

SHFT 選擇鍵 （在一個操作鍵出現兩個或多個字母或字符時，按此鍵可選擇其中一個字母或字符）
SING （手動）點動 （機床在此方式，機床可根據程序內容手動一步一步加工作業；此方式特別是在改變刀具數據、程序、坐標等一些數據后保證安全操作生產用到的較多）
SYSTEM 系統注冊表文件
